Wie wählt man das richtige Glasfaserpatch?

Bei der Auswahl eines Glasfaser-Pflasterkabel, Es ist besser, die folgenden Faktoren zu kennen:

• Art der Faser: Einmodus für lange Strecken und Mehrmodus für kürzere Strecken wählen.- Ich weiß.

• Typ des Steckers: Stellen Sie sicher, dass die Patch-Cord-Anschlüsse mit Ihrer Ausrüstung kompatibel sind (z. B. SC, LC, FC, ST).
• APC oder UPC
• Kabellänge: Messen Sie den Abstand zwischen den Geräten, um eine geeignete Schnurlänge auszuwählen.

• Anwendungsumfeld:Wenn das Kabel im Freien oder unter rauen Bedingungen verwendet werden soll, wählen Sie ein Kabel mit geeigneter Jacke
• Material (z. B. UV-beständig oder feuerhemmend).

APCundUPC-KennzeichnungDiese beiden Methoden spielen eine entscheidende Rolle bei der effizienten Übertragung optischer Signale in Glasfaserverbindungen.Die Hauptunterschiede zwischen ihnen liegen im Polierwinkel der Endfläche des Steckers und in ihren Reflexionsmerkmalen.Nachstehend sind die detaillierten Unterschiede aufgeführt:

1.Polierwinkel und Form der Endfläche

UPC (Ultrapolierter Stecker):

Form der Endfläche: Die Endfläche des UPC-Anschlusses ist flach, und das Polierverfahren ist einFlachpolster.

Reflexionsmerkmale: Da die Endfläche flach ist, ist der Reflexionsverlust von UPC-Anschlüssen relativ hoch, typischerweise um-50 dB.

APC (Angular Polished Connector):

Form der Endfläche: Die Endfläche des APC-Anschlusses ist gewinkelt, typischerweise an einem8 GradWinkel, auch bekannt alsSchnittpolnisch.

Reflexionsmerkmale: Aufgrund der gewinkelten Endfläche reduzieren APC-Anschlüsse effektiv die Reflektion des Lichtsignals.-60 dB, bietet eine überlegene Leistung, insbesondere in hochwertigen Kommunikationsumgebungen, die eine geringe Reflexion erfordern.

2.Rückkehrverlust

UPC-Kennzeichnung: Der Ertragsverlust liegt typischerweise bei-50 dBDa die Endfläche flach ist, ist die Signalreflexion an der Faserverbindung relativ hoch, was für die meisten konventionellen Kommunikationssysteme geeignet ist.

APC: Der Ertragsverlust beträgt typischerweise-60 dB oder mehrDie Winkelpolierung reduziert die Signalreflexion erheblich und ist somit ideal für Anwendungen, bei denen die Signalqualität von entscheidender Bedeutung ist, wie z. B.Fernsehübertragung,Datenzentren, undFernkommunikationssysteme.

3.Anwendungsszenarien

UPC-Kennzeichnung:

Geeignet für allgemeine Glasfasernetzwerke und Kurzstreckenkommunikation.

üblicherweise für Standardnetzausrüstung verwendet,Fiber-to-the-home (FTTH) -Funktionen, und Kommunikationsumgebungen, in denen eine extrem geringe Reflexion keine strenge Anforderung ist.

APC:

Aufgrund seiner geringen Reflexionsmerkmale wird APC in hochpräzisen und leistungsstarken Glasfaserkommunikationssystemen, z. B. fürFernübertragung,Fernsehübertragung,Datenzentren, undhochwertige Glasfasernetzwerke.

Besonders geeignet für Umgebungen, diegeringer Reflexionsverlust, die Signalstörungen reduzieren und die Signalstabilität verbessern.

4.Farbdifferenzierung

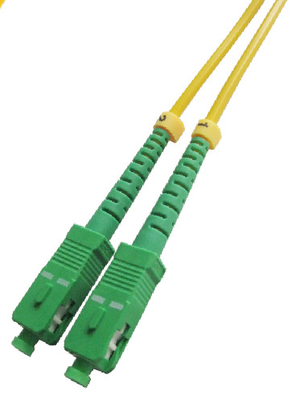

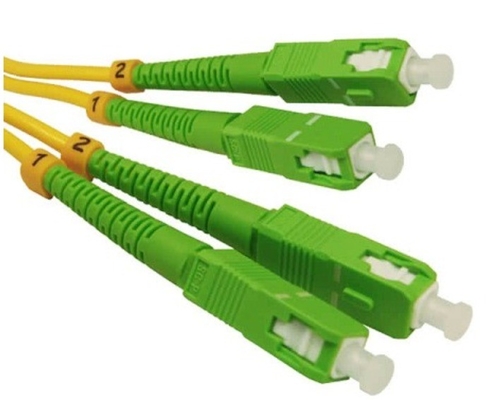

UPC-Kennzeichnung: Typische VerwendungenBlauVerbindungen.

APC: Typische VerwendungengrünDiese Farbcodierung hilft, zwischen den beiden verschiedenen Polierformen zu unterscheiden.

5.Kosten und Leistung

UPC-Kennzeichnung: hat einen niedrigeren Preis und ist gut genug, um die Bedürfnisse der meisten allgemeinen Glasfaserkommunikation zu erfüllen.

APC: hat einen relativ hohen Preis, bietet aber eine überlegene Reflexionsunterdrückung und eignet sich somit für Umgebungen mit höheren Leistungsanforderungen.
